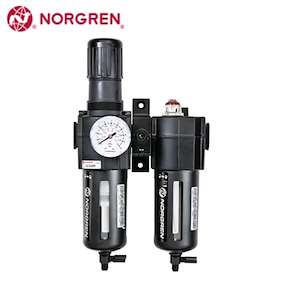

واحد مراقبت نورگرن
(Norgren FRL Unit) مخفف Filter, Regulator, Lubricator است. این واحد ترکیبی سه در یک است که برای آماده‌سازی هوای فشرده قبل از ورود به تجهیزات پنوماتیک طراحی شده است. همانطور که از نامش پیداست، این واحد شامل سه جزء اصلی است:
- فیلتر (Filter): وظیفه حذف ذرات جامد، رطوبت و بخارات روغن از هوای فشرده را بر عهده دارد. این کار به محافظت از قطعات پنوماتیک در برابر سایش و خوردگی کمک می‌کند.
- رگلاتور (Regulator): فشار ورودی هوای فشرده را کاهش داده و آن را در سطح قابل تنظیم و ثابتی نگه می‌دارد. این امر برای عملکرد دقیق و مطمئن سیلندرها، شیرها و ابزارهای پنوماتیک حیاتی است.
- روان‌کننده (Lubricator): مقداری روغن (معمولاً روغن مخصوص ابزارهای پنوماتیک) را به صورت قطرات ریز به جریان هوای فشرده اضافه می‌کند. این روغن‌کاری برای قطعات متحرک پنوماتیک (مانند سیلندرها و ابزارهای بادی) که نیاز به روانکاری دارند، ضروری است تا از سایش زودرس جلوگیری شود و عمر مفید آنها افزایش یابد.
چرا از واحد مراقبت FRL استفاده می‌شود؟
هوای فشرده تولید شده توسط کمپرسورها معمولاً حاوی ناخالصی‌هایی مانند رطوبت، روغن، گرد و غبار و ذرات زنگ‌زدگی است. این ناخالصی‌ها می‌توانند باعث آسیب رساندن به قطعات حساس پنوماتیک، کاهش عملکرد و افزایش هزینه‌های نگهداری و تعمیر شوند. واحد FRL با انجام سه عمل تصفیه، تنظیم فشار و روانکاری، هوای فشرده را برای استفاده در سیستم‌های پنوماتیک آماده و بهینه می‌سازد.
اجزای اصلی و نحوه کار:
فیلتر: معمولاً در ابتدای واحد قرار دارد. هوا از یک عنصر فیلتر (معمولاً کارتریج ساخته شده از مواد متخلخل) عبور کرده و ذرات معلق در آن گرفته می‌شوند. رطوبت نیز به صورت قطرات جمع‌آوری شده و از طریق یک شیر تخلیه (دستی یا خودکار) خارج می‌شود.
رگلاتور: بعد از فیلتر قرار می‌گیرد. با استفاده از یک دیافراگم و فنر، فشار هوا را تنظیم می‌کند. فشار خروجی توسط یک پیچ تنظیم قابل تغییر است.
روان‌کننده: معمولاً در انتهای واحد قرار دارد. هوا از روی یک نازل عبور کرده و باعث مکش روغن از مخزن روان‌کننده می‌شود. روغن به صورت قطرات ریز در هوا پخش شده و همراه آن به سمت تجهیزات پنوماتیک هدایت می‌شود. میزان تزریق روغن معمولاً قابل تنظیم است.
نکات مهم در انتخاب و استفاده از واحد FRL:
ترتیب: ترتیب معمول واحدها در یک سیستم هوای فشرده به صورت: فیلتر، رگلاتور، روان‌کننده (FRL) است. گاهی اوقات ممکن است فقط فیلتر و رگلاتور (FR) یا فیلتر-رگلاتور-فیلتر (FRF) نیز استفاده شود.
اندازه: ابعاد واحد FRL (اندازه پورت‌ها، ظرفیت دبی) باید با نیازهای سیستم هوای فشرده شما مطابقت داشته باشد.
نوع سیال: اطمینان حاصل کنید که واحد FRL برای نوع سیالی که استفاده می‌کنید (هوای معمولی، گازهای خاص) مناسب باشد.
دما و فشار: محدوده دما و فشار کاری واحد باید با شرایط محیطی و سیستم مطابقت داشته باشد.
نوع روان‌کننده: نورگرن روان‌کننده‌های مختلفی با روغن‌های مخصوص برای کاربردهای گوناگون ارائه می‌دهد.
نگهداری: فیلتر باید به طور منظم تمیز یا تعویض شود و مخزن روان‌کننده باید پر نگه داشته شود.
واحد FRL یک جزء حیاتی در اکثر سیستم‌های پنوماتیک است که به بهبود عملکرد، افزایش طول عمر و کاهش هزینه‌های نگهداری کمک شایانی می‌کند.
