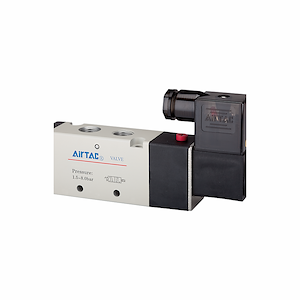

شیر برقی ایرتک (Airtac Solenoid Valve) نوعی شیر کنترل است که از یک میدان الکترومغناطیسی برای باز و بسته کردن یا تغییر جهت جریان سیال (معمولاً هوا یا مایعات دیگر) استفاده می‌کند. ایرتک یکی از برندهای شناخته شده در زمینه تولید قطعات پنوماتیک و اتوماسیون صنعتی است.

اجزای اصلی شیر برقی ایرتک:

1. بدنه شیر: قسمتی که مسیر جریان سیال از داخل آن عبور می‌کند و دارای پورت‌های ورودی و خروجی است.


2. بوبین (Solenoid Coil): سیم‌پیچی الکتریکی که هنگام عبور جریان برق از آن، میدان مغناطیسی ایجاد می‌کند.


3. آرمیچر (Plunger/Core): قسمتی فلزی که در اثر میدان مغناطیسی بوبین حرکت کرده و باعث باز یا بسته شدن مجرای شیر می‌شود.


4. فنر: برای بازگرداندن آرمیچر به حالت اولیه پس از قطع برق از بوبین.


5. دیافراگم یا اورینگ: برای آب‌بندی مسیرهای مختلف و جلوگیری از نشتی سیال.

نحوه کارکرد:

• حالت عادی (بدون برق): در این حالت، فنر آرمیچر را در موقعیتی نگه می‌دارد که مسیر جریان سیال بسته یا در حالت پیش‌فرض قرار دارد (مثلاً در شیرهای نرمالی کلوزد، مسیر مسدود است).


• فعال شدن (با اعمال برق): هنگامی که جریان برق به بوبین اعمال می‌شود، میدان مغناطیسی ایجاد شده، آرمیچر را به سمت داخل کشیده و بر نیروی فنر غلبه می‌کند. این حرکت باعث باز شدن مسیر جریان سیال یا تغییر وضعیت شیر (مثلاً هدایت هوا به سمتی دیگر) می‌شود.


• غیرفعال شدن (قطع برق): با قطع جریان برق، میدان مغناطیسی از بین رفته و نیروی فنر، آرمیچر را به موقعیت اولیه خود بازمی‌گرداند و شیر به حالت عادی خود برمی‌گردد.

انواع رایج شیرهای برقی ایرتک:

• ۲/۲ (دو راهه دو حالته): دارای دو پورت و دو وضعیت (معمولاً نرمالی کلوزد یا نرمالی اوپن). برای قطع و وصل کردن جریان استفاده می‌شود.


• ۳/۲ (سه راهه دو حالته): دارای سه پورت و دو وضعیت. معمولاً برای کنترل سیلندرهای پنوماتیک یک‌کاره (تک‌کاره) به کار می‌رود؛ یعنی هوا را به سیلندر هدایت کرده و همزمان هوای برگشتی را تخلیه می‌کند.


• ۵/۲ (پنج راهه دو حالته): دارای پنج پورت و دو وضعیت. رایج‌ترین نوع برای کنترل سیلندرهای پنوماتیک دوکاره است. این شیر می‌تواند هوا را به یک سمت سیلندر هدایت کرده و همزمان هوای سمت دیگر را تخلیه کند، و با تغییر وضعیت، این عمل را معکوس کند.


• ۵/۳ (پنج راهه سه حالته): شبیه ۵/۲ است اما یک وضعیت میانی دارد (مثلاً حالت بسته یا حالت مرکز باز).

کاربردها:

شیرهای برقی ایرتک در طیف وسیعی از کاربردهای صنعتی اتوماسیون استفاده می‌شوند، از جمله:

• کنترل سیلندرهای پنوماتیک در خطوط تولید.


• سیستم‌های بسته‌بندی و مونتاژ.


• دستگاه‌های CNC و ماشین‌آلات صنعتی.


• سیستم‌های انتقال مواد.


• هرجا که نیاز به کنترل خودکار جریان هوا یا سیال باشد.

مزایا:

• سرعت بالا در عملکرد.


• قابلیت اطمینان و دوام خوب.


• مصرف انرژی کم (بسته به مدل).


• قیمت رقابتی.
