رگلاتور نورگرن هیدرولیک پنوماتیک پارت 40330485 021

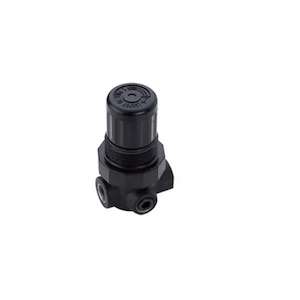

رگلاتور نورگرن
رگلاتور نورگرن
رگلاتور نورگرن (Norgren Regulator) دستگاهی است که برای تنظیم و کنترل فشار هوای فشرده در سیستم‌های پنوماتیک استفاده می‌شود. نورگرن یکی از برندهای معتبر و شناخته شده در صنعت اتوماسیون و ابزار دقیق است که انواع مختلفی از رگلاتورها را تولید می‌کند.
وظیفه اصلی رگلاتور:
هوای فشرده‌ای که از کمپرسور خارج می‌شود، معمولاً دارای فشار بالایی است که ممکن است برای بسیاری از تجهیزات پنوماتیک (مانند سیلندرها، شیرهای برقی، ابزارهای بادی) بسیار زیاد و مخرب باشد. رگلاتور با کاهش این فشار بالا به یک مقدار ثابت و مشخص (که توسط کاربر تنظیم می‌شود)، از تجهیزات محافظت کرده و عملکرد صحیح آن‌ها را تضمین می‌کند.
اجزای کلیدی یک رگلاتور معمولی:
- ورودی (Inlet): پورتی که هوای فشرده با فشار بالا از سیستم کمپرسور وارد رگلاتور می‌شود.
- خروجی (Outlet): پورتی که هوای فشرده با فشار تنظیم شده از رگلاتور خارج شده و به سمت مصرف‌کننده می‌رود.
- دیافراگم (Diaphragm): یک غشای انعطاف‌پذیر که فشار هوای خروجی را حس کرده و با حرکت خود، میزان باز بودن دریچه داخلی را تنظیم می‌کند.
- فنر تنظیم (Adjustment Spring): فنری که نیروی آن توسط پیچ تنظیم (معمولاً در بالای رگلاتور) کم و زیاد می‌شود. این نیرو مستقیماً بر وضعیت دیافراگم و در نتیجه فشار خروجی تأثیر می‌گذارد.
- نشیمنگاه و دریچه (Seat and Valve): قسمتی که باز و بسته شدن آن توسط حرکت دیافراگم کنترل می‌شود و جریان هوا را تنظیم می‌کند.
- پیچ تنظیم (Adjustment Knob/Screw): معمولاً در قسمت بالایی رگلاتور قرار دارد و با چرخاندن آن، سختی فنر تنظیم شده و فشار خروجی تغییر می‌کند.
- گیج فشار (Pressure Gauge) (اختیاری): برخی رگلاتورها دارای گیج برای نمایش فشار خروجی هستند.
نحوه کارکرد:
- هوای فشرده با فشار بالا از پورت ورودی وارد رگلاتور می‌شود.
- کاربر با چرخاندن پیچ تنظیم، نیروی فنر را تغییر می‌دهد.
- این فنر به دیافراگم فشار وارد می‌کند.
- دیافراگم، دریچه داخلی را باز یا بسته می‌کند تا فشار خروجی را در سطح مطلوب نگه دارد.
- اگر فشار خروجی بیش از حد تنظیم شده باشد، دیافراگم کمی به سمت بالا حرکت کرده و دریچه را تنگ‌تر می‌کند تا جریان هوا کاهش یابد.
- اگر فشار خروجی کمتر از حد تنظیم شده باشد، فشار هوای ورودی که به زیر دیافراگم وارد می‌شود (و همچنین نیروی فنر)، دیافراگم را به سمت پایین هل داده و دریچه را بازتر می‌کند تا جریان بیشتری عبور کند.
- این فرآیند به صورت پیوسته ادامه می‌یابد تا فشار خروجی در مقدار تنظیم شده ثابت بماند، حتی اگر فشار ورودی یا میزان مصرف هوا تغییر کند.
انواع رگلاتورهای نورگرن:
نورگرن طیف گسترده‌ای از رگلاتورها را برای کاربردهای مختلف ارائه می‌دهد، از جمله:
رگلاتورهای پیستونی (Piston Regulators): دقیق و مناسب برای فشارهای بالا.
رگلاتورهای دیافراگمی (Diaphragm Regulators): رایج‌ترین نوع، با عملکرد خوب در فشارهای پایین تا متوسط.
رگلاتورهای کاهنده فشار (Pressure Reducing Regulators): رایج‌ترین نوع که فشار را کاهش می‌دهند.
رگلاتورهای افزایش فشار (Pressure Increasing Regulators): کمتر رایج هستند و برای افزایش فشار از یک منبع با فشار پایین‌تر استفاده می‌شوند.
رگلاتورهای دقت بالا (High-Precision Regulators): برای کاربردهایی که نیاز به تنظیم دقیق و پایدار فشار دارند.
کاربردها:
کنترل فشار هوای ورودی به سیلندرها، عملگرها و شیرهای پنوماتیک.
تنظیم فشار ابزارهای بادی مانند پیچ‌گوشتی‌های بادی، آچارهای بادی.
در سیستم‌های فیلتراسیون و روانکاری (FRL Units) به عنوان یکی از اجزای اصلی.
در سیستم‌های دارویی، غذایی و شیمیایی که نیاز به کنترل دقیق فشار سیالات گازی دارند.
نکات مهم در انتخاب و استفاده:
محدوده فشار: اطمینان حاصل کنید که رگلاتور انتخابی، محدوده فشار ورودی و خروجی مورد نیاز شما را پوشش می‌دهد.
دبی (دبی): ظرفیت جریان هوای رگلاتور باید متناسب با مصرف‌کننده‌های متصل به آن باشد.
دقت تنظیم: برای کاربردهای حساس، از رگلاتورهای با دقت بالا استفاده کنید.
نوع سیال: اکثر رگلاتورها برای هوای فشرده طراحی شده‌اند، اما مدل‌هایی برای گازهای دیگر نیز موجود است
